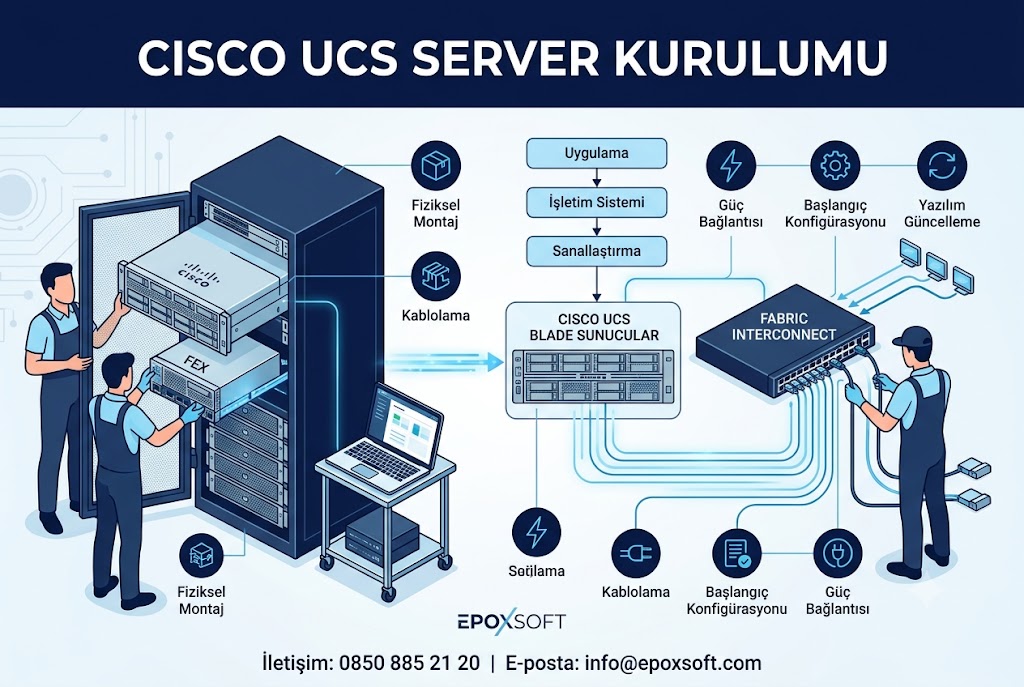

Cisco UCS Server Kurulumu

Cisco UCS (Unified Computing System), kurumsal veri merkezleri için geliştirilmiş, blade ve rack sunucuları tek bir yönetim mimarisi altında birleştiren gelişmiş bir sunucu platformudur. Cisco UCS Server kurulumu yalnızca işletim sisteminin yüklenmesinden ibaret değildir; firmware yönetimi, UCS Manager veya Intersight yapılandırması, servis profilleri, SAN/LAN bağlantıları, RAID yapılandırması ve güvenlik ayarlarının doğru planlanmasını da kapsar. Doğru yapılandırılmış bir Cisco UCS altyapısı yüksek performans, kolay yönetilebilirlik ve ölçeklenebilirlik sağlar.

Cisco UCS Nedir?

Cisco Unified Computing System (UCS), sunucu, ağ ve depolama bileşenlerini merkezi olarak yöneten kurumsal veri merkezi platformudur.

Başlıca bileşenleri:

• Cisco UCS Fabric Interconnect
• Cisco UCS Manager
• Cisco UCS Chassis
• Cisco UCS Blade Server
• Cisco UCS Rack Server (C-Series)
• Cisco VIC (Virtual Interface Card)
• Cisco Intersight (Cloud Management)

Cisco UCS mimarisinin en önemli avantajlarından biri, sunucuların fiziksel ayarlarının Service Profile mantığı ile yazılımsal olarak yönetilebilmesidir.

Cisco UCS Server Kurulumu Öncesi Planlama

Kuruluma başlamadan önce aşağıdaki bilgiler netleştirilmelidir.

Kontrol	Açıklama
Sunucu modeli	C220, C240, B200 vb.
Firmware sürümü	Cisco tarafından desteklenen sürüm
RAID yapısı	RAID1, RAID5, RAID6, RAID10
Hypervisor	VMware ESXi, Hyper-V, Proxmox
İşletim sistemi	Windows Server veya Linux
SAN kullanılacak mı?	Fibre Channel / iSCSI
Active Directory	Domain entegrasyonu
Yönetim ağı	CIMC / UCS Manager IP

Donanım Kurulumu

İlk aşamada;

• Güç kabloları bağlanır.
• Redundant PSU kontrol edilir.
• Fabric Interconnect bağlantıları yapılır.
• NIC kabloları bağlanır.
• Storage diskleri takılır.
• RAID Controller kontrol edilir.

Cisco UCS platformunda güç ve ağ yedekliliği önerilen mimaridir.

CIMC (Cisco Integrated Management Controller) Yapılandırması

Rack tipi UCS sunucularında uzaktan yönetim için CIMC kullanılır.

Temel işlemler:

• Management IP atanması
• Gateway
• DNS
• NTP
• HTTPS erişimi
• Kullanıcı oluşturma

Web arayüzüne erişim:

https://CIMC-IP

İlk girişten sonra varsayılan parola mutlaka değiştirilmelidir.

Cisco UCS Manager Kurulumu

Blade sistemlerde merkezi yönetim UCS Manager üzerinden yapılır.

Temel kurulum adımları:

1. Fabric Interconnect açılır.
2. Cluster Mode seçilir.
3. Management IP atanır.
4. Cluster Virtual IP belirlenir.
5. DNS eklenir.
6. NTP tanımlanır.
7. Admin kullanıcı oluşturulur.
8. Chassis keşfi yapılır.

Tüm blade sunucular otomatik olarak UCS Manager içerisine eklenir.

Cisco Intersight Kullanımı

Yeni nesil Cisco sunucularında Cisco, Intersight platformunu önermektedir.

Avantajları:

• Cloud yönetimi
• Firmware güncellemeleri
• Envanter
• Sağlık durumu
• Policy yönetimi
• Otomatik öneriler

Özellikle çok lokasyonlu yapılarda yönetim kolaylığı sağlar.

Firmware Güncellemesi

Kurulumdan önce firmware seviyeleri kontrol edilmelidir.

Güncellenmesi gereken bileşenler:

• BIOS
• CIMC
• RAID Controller
• VIC
• Fabric Interconnect
• Storage Controller

Cisco, aynı UCS domain içerisindeki bileşenlerin uyumlu firmware matrisiyle çalıştırılmasını önerir. Uyumsuz sürümler servis profili dağıtımı veya donanım keşfi sırasında sorunlara neden olabilir.

RAID Yapılandırması

RAID Controller üzerinden yapılandırılır.

Sık kullanılan senaryolar:

Kullanım	RAID
İşletim sistemi	RAID1
Sanallaştırma	RAID10
Dosya sunucusu	RAID6
SQL Server	RAID10

RAID oluşturulduktan sonra sanal disk işletim sistemine sunulur.

BIOS Ayarları

Kurumsal kullanım için önerilen ayarlar:

• Intel VT-x
• VT-d
• Hyper Threading
• NUMA
• Boot Mode (UEFI)
• Secure Boot
• TPM

Hypervisor kurulacaksa sanallaştırma özellikleri etkin olmalıdır.

İşletim Sistemi Kurulumu

Desteklenen platformlar:

• Windows Server 2022
• Windows Server 2025
• Red Hat Enterprise Linux
• Ubuntu Server
• SUSE Linux Enterprise
• VMware ESXi

Kurulum ISO dosyası CIMC sanal medya (Virtual Media) özelliği ile uzaktan bağlanabilir.

Sürücü Kurulumu

Kurulum sonrası aşağıdaki sürücüler yüklenmelidir.

• Cisco VIC Driver
• Chipset
• RAID Driver
• Storage Driver
• Network Driver

Windows ortamında sürücüler Aygıt Yöneticisi üzerinden doğrulanmalıdır.

Linux sistemlerde ise ağ arabirimleri ve depolama aygıtlarının doğru tanındığı aşağıdaki komutlarla kontrol edilebilir:

lspci



lsblk



ip addr



lscpu

Network Yapılandırması

Kurumsal ortamlarda yaygın olarak:

• VLAN
• NIC Teaming
• Jumbo Frame
• QoS
• LACP
• Fibre Channel
• iSCSI

kullanılır.

Cisco UCS üzerinde sanal NIC tanımları Service Profile içerisinde yapılabilir.

Service Profile Yapılandırması

Cisco UCS platformunun en önemli özelliğidir.

Service Profile içerisinde:

• UUID
• MAC Address
• WWPN
• Boot Policy
• BIOS Policy
• Firmware Policy
• Local Disk Policy
• Network Policy

tanımlanır.

Sunucu değiştirildiğinde aynı profil yeni donanıma aktarılabilir.

VMware Kurulumu

VMware kurulacaksa:

• Cisco Compatibility Guide kontrol edilir.
• VIC sürücüsü doğrulanır.
• Storage görünürlüğü test edilir.
• vSwitch yapılandırılır.
• VMkernel adaptörleri oluşturulur.

Hyper-V Kurulumu

Windows Server üzerinde:

Install-WindowsFeature Hyper-V -IncludeManagementTools -Restart

Kurulum sonrasında Virtual Switch oluşturulmalıdır.

Active Directory Entegrasyonu

Kurumsal yapılarda:

• DNS ayarlanır.
• NTP senkronizasyonu yapılır.
• Domain Join gerçekleştirilir.
• GPO uygulanır.

Saat senkronizasyonu bozuk sistemlerde Kerberos kimlik doğrulaması başarısız olabilir.

Güvenlik Önerileri

Kurulum tamamlandıktan sonra:

• BIOS parolası belirlenmelidir.
• CIMC erişimi yalnızca yönetim VLAN’ından yapılmalıdır.
• Gereksiz servisler kapatılmalıdır.
• Secure Boot etkinleştirilmelidir.
• TPM kullanılmalıdır.
• SSH erişimi sınırlandırılmalıdır.
• Düzenli firmware güncellemesi planlanmalıdır.

Kurumsal ağlarda Cisco UCS sunucularının bir sonraki güvenlik katmanında Sophos Firewall ile segmentasyon, IPS, uygulama kontrolü ve ağ erişim politikaları uygulanabilir. Sophos dokümantasyonu, özellikle sunucu ağlarının ayrı güvenlik bölgelerinde konumlandırılmasını ve yalnızca gerekli servis portlarının açılmasını önerir.

Yaygın Kurulum Problemleri

Problem	Olası Neden	Çözüm
Disk görünmüyor	RAID oluşturulmamış	Virtual Drive oluşturun
NIC görünmüyor	VIC sürücüsü eksik	Güncel sürücüyü yükleyin
PXE Boot başarısız	VLAN veya Boot Policy hatası	Boot sırasını ve ağ yapılandırmasını kontrol edin
UCS Discovery başarısız	Fabric bağlantısı veya firmware uyumsuzluğu	Kablolama ve firmware uyumluluğunu doğrulayın
CIMC erişilemiyor	IP yapılandırması veya ağ erişim sorunu	Yönetim IP, gateway ve VLAN ayarlarını kontrol edin

Sık Karşılaşılan Hata Durumları

Belirti	Muhtemel Sebep	Çözüm
Boot Device Not Found	İşletim sistemi diski bulunamıyor	RAID ve Boot Policy kontrol edilir
No Operating System Found	İşletim sistemi kurulmamış veya önyükleme kaydı bozuk	İşletim sistemi yeniden yüklenir veya önyükleme onarılır
Firmware Activation Pending	Firmware etkinleştirme yeniden başlatma bekliyor	Planlı bakım penceresinde sunucu yeniden başlatılır
Storage Controller Missing	RAID denetleyicisi algılanmıyor	Donanım bağlantıları ve firmware doğrulanır
Adapter Link Down	Ağ kablosu, switch portu veya VLAN yapılandırması	Fiziksel bağlantılar ve switch yapılandırması kontrol edilir

Uyarı: BIOS, RAID Controller veya firmware güncellemeleri sırasında sistemi kapatmayın. Ayrıca üretim ortamlarında firmware yükseltmeleri öncesinde uyumluluk matrisi kontrol edilmeli ve bakım penceresi planlanmalıdır.

Kurulum Sonrası Kontrol Listesi

• RAID durumu doğrulandı.
• Firmware sürümleri kontrol edildi.
• BIOS ayarları doğrulandı.
• İşletim sistemi güncellendi.
• Ağ bağlantıları test edildi.
• Yedekleme yazılımı kuruldu.
• İzleme (monitoring) sistemi eklendi.
• NTP senkronizasyonu doğrulandı.
• Log yönetimi yapılandırıldı.
• Güvenlik politikaları uygulandı.

Cisco UCS Ortamlarında İzleme

Kurumsal ortamlarda aşağıdaki metriklerin düzenli izlenmesi önerilir:

• CPU kullanımı
• Bellek kullanımı
• Disk gecikmesi
• RAID sağlık durumu
• Fan ve sıcaklık değerleri
• Güç kaynaklarının durumu
• Ağ arabirimi hataları
• Firmware uyumluluğu
• CIMC olay günlükleri

Bu veriler Cisco Intersight, UCS Manager veya kurumsal izleme platformları (Zabbix, PRTG, Nagios vb.) ile merkezi olarak takip edilebilir.

Cisco UCS Server kurulumu, yalnızca fiziksel sunucunun devreye alınmasından ibaret değildir. Firmware uyumluluğu, Service Profile tasarımı, doğru RAID mimarisi, güvenli ağ yapılandırması, sanallaştırma altyapısı ve merkezi yönetim politikaları birlikte ele alındığında yüksek erişilebilirlik ve kolay yönetilebilirlik elde edilir. Özellikle büyük ölçekli veri merkezlerinde UCS Manager veya Cisco Intersight kullanılarak standartlaştırılmış kurulum süreçleri oluşturulması, operasyonel hataları azaltırken bakım ve ölçeklendirme süreçlerini de önemli ölçüde kolaylaştırır.

Sık Sorulan Sorular

Cisco UCS ile normal rack sunucu arasındaki temel fark nedir?

Cisco UCS, sunucu, ağ ve yönetim bileşenlerini tek bir mimaride birleştirir. Service Profile teknolojisi sayesinde donanım kimlikleri ve yapılandırmalar fiziksel sunucudan bağımsız olarak yönetilebilir.

Cisco UCS Manager ile Cisco Intersight arasındaki fark nedir?

UCS Manager, ağırlıklı olarak yerel (on-premises) UCS domain yönetimi için kullanılır. Cisco Intersight ise bulut tabanlı merkezi yönetim, envanter, politika ve yaşam döngüsü yönetimi sunar.

Cisco UCS üzerinde Windows Server 2025 çalıştırılabilir mi?

Evet. Ancak kuruluma başlamadan önce Cisco Hardware Compatibility List (HCL) ve ilgili UCS firmware sürümünün Windows Server 2025 desteği doğrulanmalıdır.

Cisco UCS sunucularında RAID yapılandırması ne zaman yapılmalıdır?

İşletim sistemi kurulmadan önce RAID denetleyicisi üzerinden uygun sanal disk oluşturulmalıdır. İşletim sistemi kurulduktan sonra RAID seviyesini değiştirmek çoğu senaryoda veri kaybına neden olabilir.

Cisco UCS ortamında Sophos Firewall kullanmanın avantajı nedir?

Sophos Firewall; ağ segmentasyonu, IPS, uygulama kontrolü, VPN, web filtreleme ve gelişmiş tehdit koruması sağlayarak Cisco UCS üzerinde çalışan kritik sunucuların güvenliğini artırır. Özellikle veri merkezi VLAN’larının ayrı güvenlik bölgeleri olarak yapılandırılması ve yalnızca gerekli trafiğe izin verilmesi önerilir.
